 TDK  扩大了内置 ESD 保护功能的陷波滤波器阵容  保护功能的陷波滤波器阵容

  • 新的陷波滤波器同时实现了 ESD 保护和最大频率为 5.3 GHz 频段噪声抑制
  • 抑制无线通信中产生的 TDMA 噪声,提高无线信号接收灵敏度
  • 强大的静电保护能力(符合 IEC61000-4-2 的 4 级标准)

TDK 株式会社(TSE:6762)全新开发出了具有 ESD 保护功能的 AVRF041A150MT242 和AVRF061D2R4ST532 陷波滤波器。这些新产品将于 2022 年 3 月开始量产。
新陷波滤波器符合 IEC61000-4-2 的 4 级抗扰度标准。这些滤波器非常适用于确保智能手机、无线耳机(TWS)和智能扬声器等关键应用的音频电路满足 EMC 要求。由于采用了 TDK 的专利材料和先进的结构设计,新产品在特定频段内实现了行业领先的衰减特性。产品在抑制噪音和提高无线通信接收灵敏度方面也非常有效。此外,产品可以通过一个单个芯片同时提供噪声和 ESD 对策,既降低了成本,又节省了电路板的空间。
AVRF041A150MT242 具有仅为 0.4 x 0.2 x 0.2 毫米的小尺寸,并提供 ESD 保护和 2.4GHz 频段噪声抑制。在 2.4GHz 下,最大插入损耗仅-20dB。AVRF061D2R4ST532 的外形尺寸为 0.6x 0.3 x 0.3 毫米,提供 ESD 保护和频段高达 5.3 GHz 的噪声抑制。在该频率下,插入损耗为-15dB。
随着 5G 转型的加速和互联设备之间先进的相互协调,物联网的时代已经来临。除了降低功耗和增加功能的常规要求外,电子设备还需要具有更高品质的设计并表现出持续的运行可靠性。通过开发明显具有更小尺寸且扩展了频率功能的陷波滤波器解决方案,TDK 能够满足市场对于更精简的电信设备(如智能手机和 TWS)的预期,同时还扩展了与最新一代 Wi-Fi 传输有关的频段。

展望未来,TDK 将继续扩大其产品阵容,满足多样化的电信应用需求。


术语

  • EMC:电磁兼容性
  • ESD:静电放电
  • TDMA 噪声:当高频通信信号侵入麦克风线路时,扬声器产生的令人不快的可听噪声
  • IEC61000-4-2:由国际电工技术委员会(IEC)制定的静电放电的抗扰度标准

主要应用

为使用 1.0 GHz 到 5.3 GHz 频段内的 Wi-Fi、蓝牙和其他无线通信形式的音频设备提供噪声保护和ESD 保护

主要特点和优点

  • 提供 ESD 保护和噪声对策

  • 符合 IEC61000-4-2 的 4 级标准

  • 产品系列中尺寸最小的产品(0402 尺寸规格)

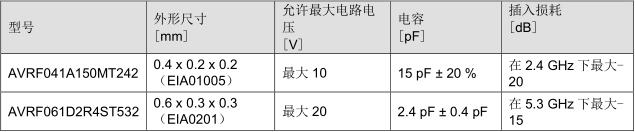

关键数据

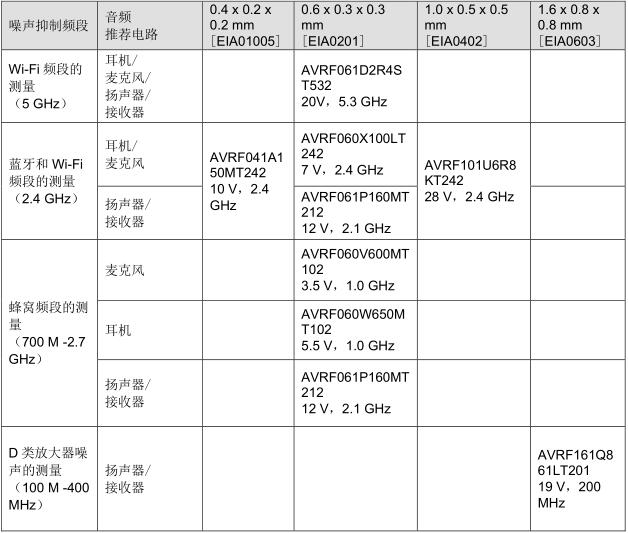

内置 ESD 保护功能的陷波滤波器的完整产品组合



2022/03/21
