特点：
1.全屏蔽技术，运用多点接地来防止EMI的侵入
2.占板面积更小（pitch 0.25mm)
PIN 数:
30,34,40,50P
订货代码:
插座:
|
线材规格
|
同轴线：AWG#44,46
离散线：AWG#39
|
|
额定电压
|
50V AC (每pin)
|
|
额定电流
|
触点材料（磷青铜）：
0.5A AC/DC[AWG#39] /pin，最高支持到6pin
0.15A AC/DC[AWG#44] /pin
0.1A AC/DC[AWG#46] /pin
触点材料（铜镍硅合金）：
0.5A AC/DC[AWG#39] /pin，最高支持到8pin
0.19A AC/DC[AWG#44] /pin
0.14A AC/DC[AWG#46] /pin
|
|
接触电阻
|
初始：
450 mohm Max. (AWG39#)/
1080 mohm Max. (AWG44#)
1880 mohm Max. (AWG46#)
测试后Δ40 mohm Max.
|
|
接地电阻
|
100mohm Max.（初始值）
Δ40mohm Max.（测试后）
|
|
绝缘电阻
|
100Mohm Min.（初始值）
100Mohm Min.（测试后）
|
|
插入力
|
30P：26.40N max
34P：27.60N max
40P：29.40N max
50P：32.40Nmax
|
|
拔出力
|
30P：1.50N min
34P：1.90N min
40P：2.50N min
50P：3.50Nmin
|
|
线缆保持力
|
30P：15.00N min
34P：17.00N min
40P：20.00N min
50P：25.00Nmin
|
|
共面性
|
0.10 max
|
|
耐久寿命
|
20次
|
|
操作温度
|
-40~+85 ℃
|
|
操作湿度
|
85%max.（无冷凝）
|

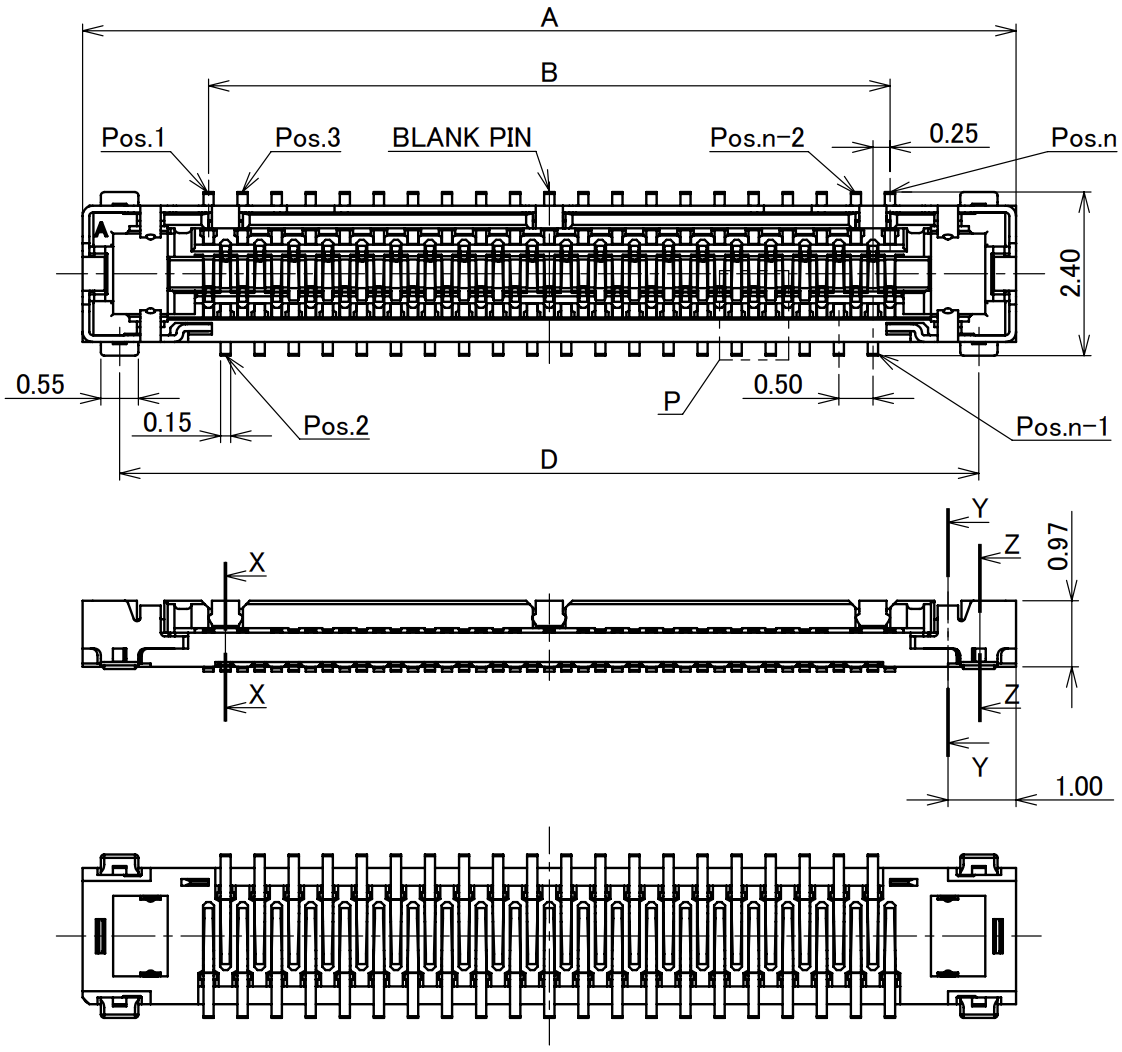

尺寸图

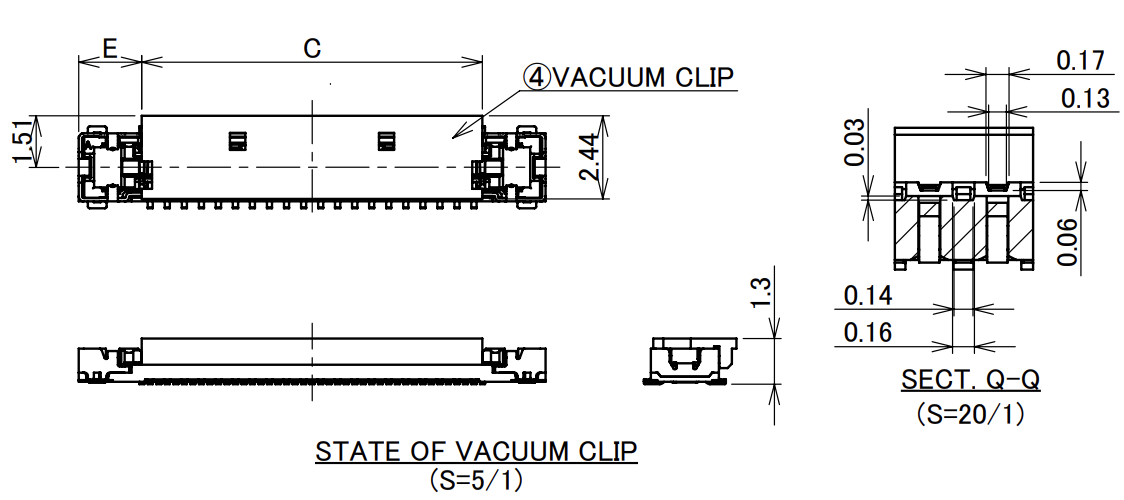

侧视图：

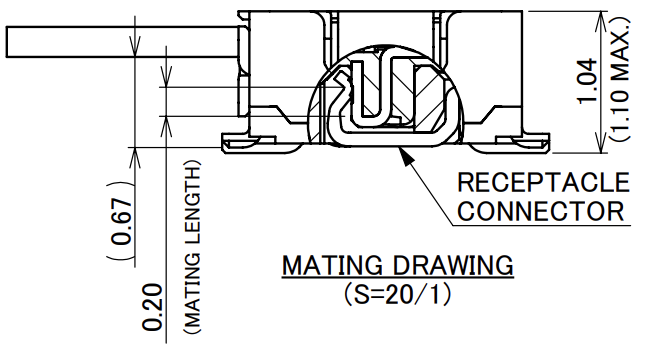

嵌合图：

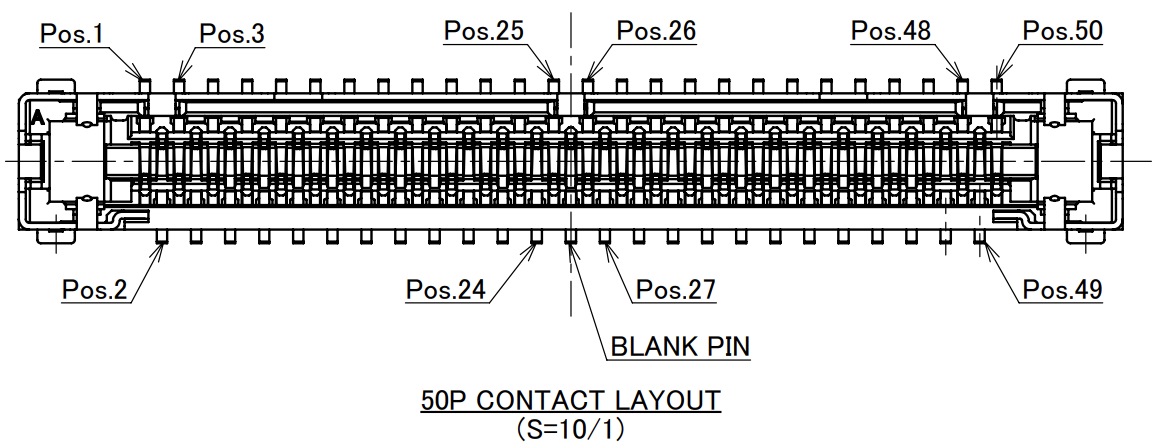

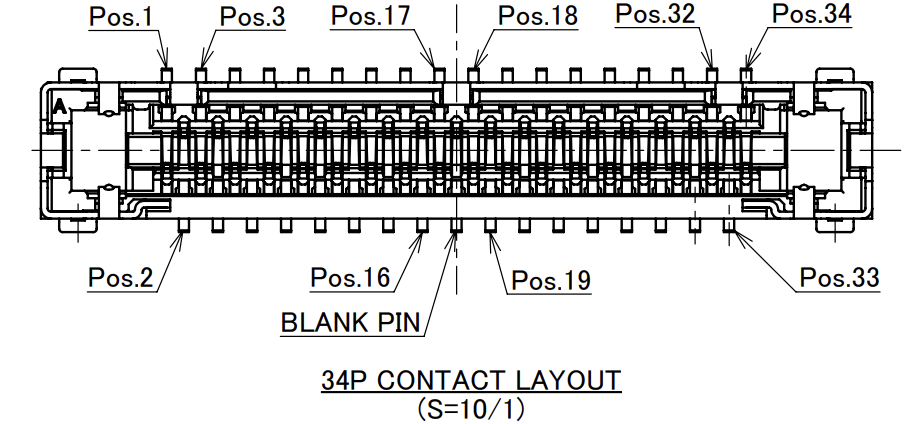

Pin的位置图：20533-030E-**
20533-034E-**
20533-040E-**
20533-050E-**

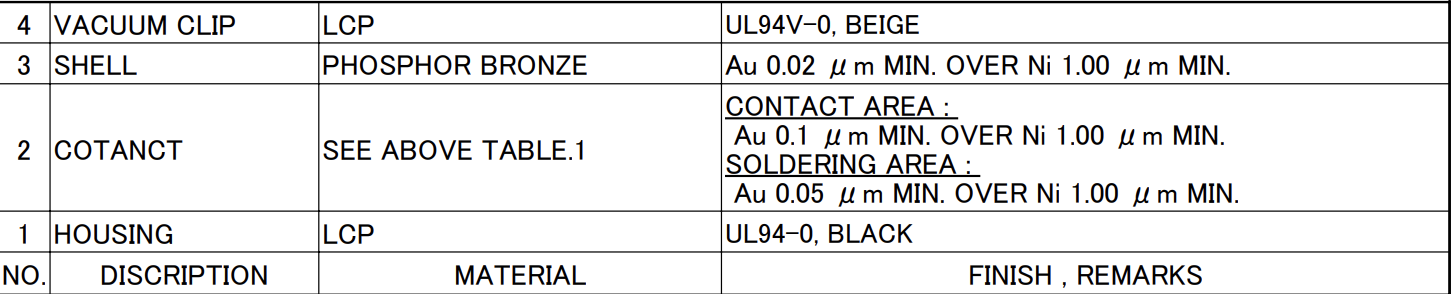

材料：
2022/03/24
