用于高音质设备音频线的噪声抑制滤波器



EMC 对策产品
TDK 推出用于高音质设备音频线的噪声抑制滤波器

支持宽频带通,从 FM 频段扩展至蜂窝频段
尤其适合对音质要求较高的设备,因该产品电阻小,可在最小幅度降低音量的前提下控制声音失真
900 MHz 频带下的阻抗可达到 2600 Ω,插入损耗超过 25 dB;工作温度范围:-55 °C +125 °C
2023 11 21
TDK 株式会社(TSE6762)推出最新 MAF1005FR 系列小型噪声抑制滤波器,尺寸仅为 1.0 毫米(长)x 0.5
米(宽)x 0.5 毫米(高)。该系列积层贴片组件旨在改善智能手机及平板电脑、可穿戴设备和便携式游戏机等其他
设备的音频线(声音传输线)音质并降低噪声干扰,并将于 2023 11 月开始量产。
智能手机及类似设备的音频线会发出电磁噪声,干扰内置天线,从而降低接收灵敏度。该噪声可能会造成很多问
题,尤其是在需要高品质音频和有效噪声抑制的情况下。为了控制音频线路中的噪声,通常都会使用贴片磁珠。然
而,尽管贴片磁珠可以有效降低噪声,但也会造成音频质量失真,进而对音频线路中的声音造成影响。
全新 MAF1005FR 系列噪声抑制滤波器在 900 MHz 频带下的阻抗高达 2600 Ω,插入损耗超过 25 dB,可有效改善
音质,降低噪声干扰。这是因为该系列使用了新开发的低失真铁氧体材料,从而维持了音质,并解决了由贴片磁珠
造成的音质劣化问题。
这些组件支持宽频带通,从 FM 频段扩展至蜂窝频段。不同于每个频率范围都需要两个噪声抑制滤波器的传统产
品,仅需一个 MAF1005FR 组件即可,这也简化了电子设备的噪声抑制设计和实施工作。该系列噪声抑制滤波器的
尺寸紧凑,支持从-55 °C +125 °C 的工作温度范围。
TDK 计划进一步扩大其产品阵容,将用于高频带通噪声控制的小尺寸组件纳入其中,支持的频带范围将扩大至
900 MHz 5 GHz。此外,TDK 还将继续为需要支持大电流的应用场景(如扬声器)提供产品,以满足市场需
求。
-----
主要应用
智能手机、平板电脑、可穿戴设备和便携式游戏机的音频线(耳机、麦克风、扬声器)

主要特点与优势
降低电磁噪声,覆盖从 FM 频段到蜂窝频段的广泛频带范围
采用新开发的低失真铁氧体材料,降低插入设备时的声音失真
由于电阻小,仅需最小幅度降低音量便可实现控制声音失真

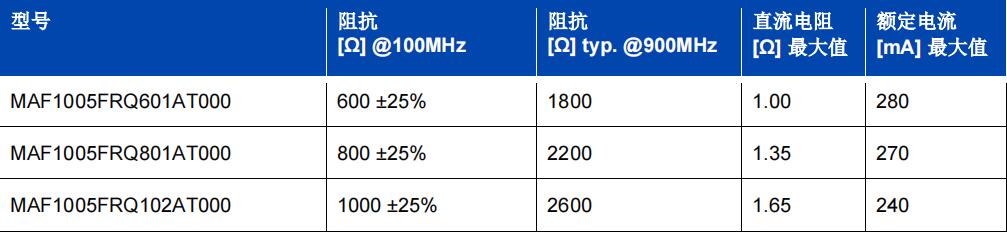

关键数据
